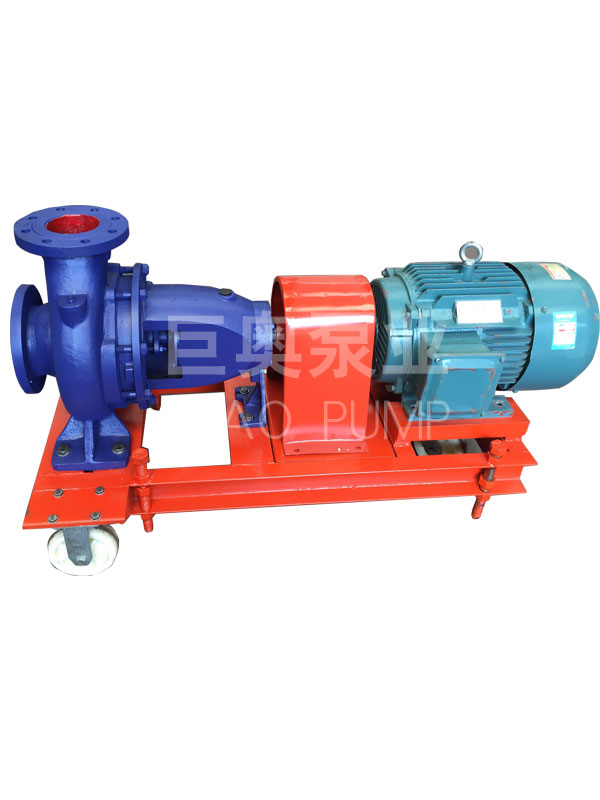

IS、IR型系列單級單吸離心泵
產品概述
IS、IR型臥式單級單吸清水離心泵，全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

產品特點
1、IS、IR型臥式單級單吸清水離心泵根，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS、IR型臥式單級單吸清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

型號意義
例如：IS80-65-160A
IS-單級單吸清水離心泵
80-吸入口直徑
65-排出口直徑
160-葉輪名義直徑
A-葉輪初次切割

性能參數


型 號	流量 (m3/h)	揚程 (m)	電機功率 (kW)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
IS50-32-125	12.5	20	2.2	2900	60	2.0
	6.3	5	0.55	1450	54	2.0
IS50-32-160	12.5	32	3	2900	54	2.0
	6.3	8	0.55	1450	48	2.0
IS50-32-200	12.5	50	5.5	2900	48	2.0
	6.5	12.5	0.75	1450	42	2.0
IS50-32-250	12.5	80	11	2900	38	2.0
	6.3	20	1.5	1450	32	2.0
IS65-50-125	25	20	3	2900	69	2.0
	12.5	5	0.55	1450	64	2.0
IS65-50-160	25	32	5.5	2900	65	2.0
	12.5	8	0.75	1450	60	2.0
IS65-40-200	25	50	7.5	2900	60	2.0
	12.5	12.5	1.1	1450	55	2.0
IS65-40-250	25	80	15	2900	50	2.0
	12.5	20	2.2	1450	46	2.0
IS65-40-315	25	125	30	2900	45	2.5
	12.5	32	4	1450	41	2.5
IS80-65-125	50	20	5.5	2900	75	3.0
	25	5	0.75	1450	71	2.5
IS80-65-160	50	32	7.5	2900	73	2.5
	25	8	1.5	1450	69	2.5
IS80-50-200	50	50	15	2900	69	2.5
	25	12.5	2.2	1450	65	2.5
IS80-50-250	50	80	22	2900	63	2.5
	25	20	3	1450	60	2.5
IS80-50-315	50	125	37	2900	54	2.5
	25	32	5.5	1450	52	2.5
IS100-80-125	100	20	11	2900	78	4.5
	50	5	1.5	1450	75	2.5
IS100-80-160	100	32	15	2900	78	4.0
	50	8	2.2	1450	75	2.5
IS100-65-200	100	50	22	2900	76	3.6
	50	12.5	4	1450	73	2.0
IS100-65-250	100	80	37	2900	72	3.8
	50	20	5.5	1450	68	2.0
IS100-65-315	100	125	75	2900	66	3.6
	50	32	11	1450	63	2.0
IS125-100-200	200	50	45	2900	81	4.5
	100	12.5	7.5	1450	76	2.5
IS125-100-250	200	80	75	2900	78	4.2
	100	20	11	1450	76	2.5
IS125-100-315	200	125	90	2900	73	4.5
	100	32	15	1450	73	2.2
IS125-100-400	100	50	30	1450	65	2.5
IS150-125-250	200	20	18.5	1450	81	3.0
IS150-125-315	200	32	30	1450	79	2.5
IS150-125-400	200	50	45	1450	76	2.8
IS200-150-250	400	20	37	1450	82	4.2
IS200-150-315	400	32	55	1450	82	3.5
IS200-150-400	400	50	90	1450	81	3.8
